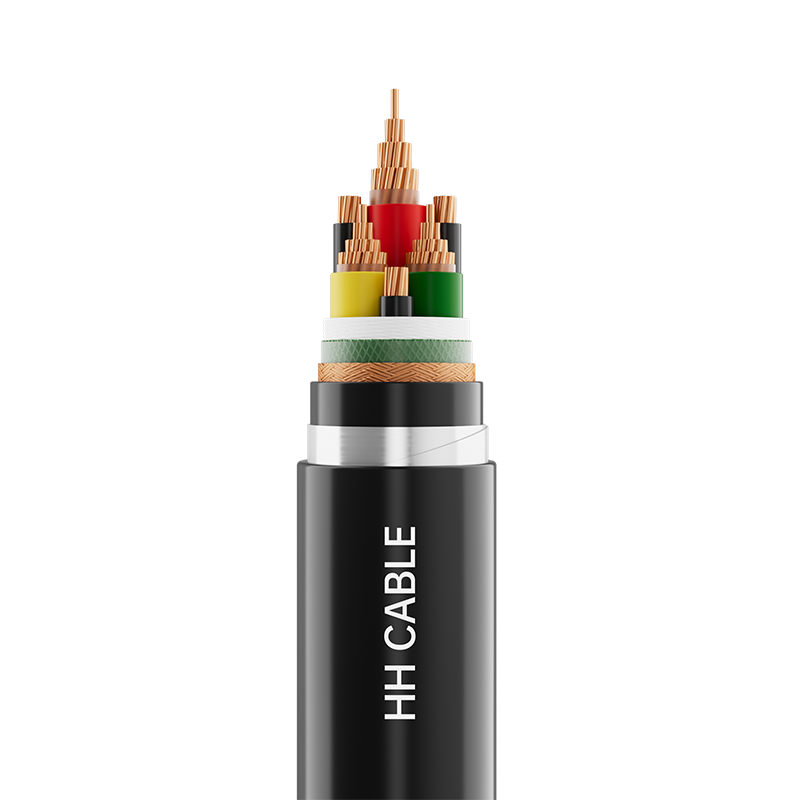

定格電圧 1kV 可変周波数電力ケーブル

製品名：定格電圧1kV可変周波数電力ケーブル

1-実施基準

Q/320282DJD009-2025

2製品モデル

BPYJVP、BPVVP、BPYJVP2、BPYJVP2-22、BPGGP、BPYJVSPなど

3- 電圧レベル

0.6/1kV

4-製品仕様

コア数

仕様

コア数

仕様

本線コア

ニュートラルコア

本線コア

ニュートラルコア

3 3

4mm2

1(0.75)mm2

3 3

70mm2

10mm2

6mm2

1.5(1)mm2

95mm2

16mm2

10mm2

2.5(1.5)mm2

120mm2

25mm2

16mm2

4(2.5)mm2

150mm2

35（25）mm2

25mm2

6（4）mm2

185mm2

35mm2

35mm2

6mm2

240mm2

50(35)mm2

50mm2

10mm2

300mm2

50mm2

コア数

仕様

3

1.5mm2 ～300mm2

5- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

丸型圧縮または非圧縮銅導体、銅導体 - クラス 1、クラス 2、クラス 5。

耐火層（ある場合）

マイカテープ

絶縁

ポリ塩化ビニル絶縁、架橋ポリエチレン絶縁、またはシリコーンゴム

充填

非吸湿性ポリプロピレンメッシュフィルロープ

ケーブルラッピングテープ

不織布テープまたはポリプロピレンテープ

金属シールド

銅線編組または緩巻き銅線または（銅テープまたは銅プラスチックテープまたはアルミニウムプラスチックテープ）ラッピング

インナーシース（ある場合）

ポリプロピレンエンボステープまたはシース材（シリコーンゴムまたはポリ塩化ビニルまたはポリエチレンまたはハロゲンフリー低煙難燃剤）

隔離スリーブ (ある場合)

ポリ塩化ビニルまたはポリエチレンまたはハロゲンフリーの低煙難燃性シース材料またはシリコーンゴム

鎧（あれば）

亜鉛メッキ鋼帯または亜鉛メッキ鋼線または編組亜鉛メッキ鋼線

アウターシース

ポリ塩化ビニルまたはポリエチレンまたはハロゲンフリーの低煙難燃性シース材料またはシリコーンゴム

6 線コアの識別

6.1 絶縁体の色またはカラーバンドの識別:

3芯ケーブル: 黄、緑、赤または顧客の要件に応じて;

3 3 コア ケーブル: 3 つのメイン コア: 黄、緑、赤または顧客の要件に応じて、3 つの中性コア: 黄緑または黒または顧客の要件に応じて。

注: 架橋ポリエチレン絶縁体は、カラーバンドまたは絶縁体の色によって区別できます。

6.2 多芯ケーブル絶縁デジタル識別:

3 芯ケーブル: 1、2、3 または顧客の要件に応じて。

3 3 コア ケーブル: 3 つのメイン コア: 1、2、3 または顧客の要件に応じて、3 つの中性コア: 0 または顧客の要件に応じて。

7-シースカラー

黒または顧客の要求に従って

8-特別なパフォーマンス要件

難燃性 A/B/C グレード、耐火性、耐シロアリ性、耐齧歯動物性、耐紫外線性、耐油性、耐摩耗性、耐高温性など。

9- ケーブルの適用特性

9.1 通常動作時にケーブル導体に許容される最大長期定格温度:

PVC絶縁：70℃; XLPE絶縁：90℃;シリコーンゴム絶縁性：180℃。

9.2 短絡時（継続時間 5 秒以内）のケーブル導体の最大許容温度は次のとおりです。 ポリ塩化ビニル絶縁体: 160°C、架橋ポリエチレン絶縁体：250℃、シリコーンゴム絶縁体：350℃。

9.3 ケーブルの取り付け温度は 0 ℃ 未満であってはなりません

9.4 ケーブル取り付けの最小曲げ半径:

9.4.1 単芯非外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 20 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の15倍以上。

9.4.2 単芯外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 15 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の12倍以上。

9.4.3 多芯非外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 15 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の12倍以上。

9.4.4 多芯外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 12 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の10倍以上。

9.5ケーブルは0.6/1kV以下の可変周波数モーターに適合する電力システムに広く使用されており、効率的で安定した電力伝送と制御を実現します。その優れたシールド、耐干渉特性、および高周波への適応性により、複雑な電磁環境における可変周波数モーターの安全かつ安定した動作が保証されます。
