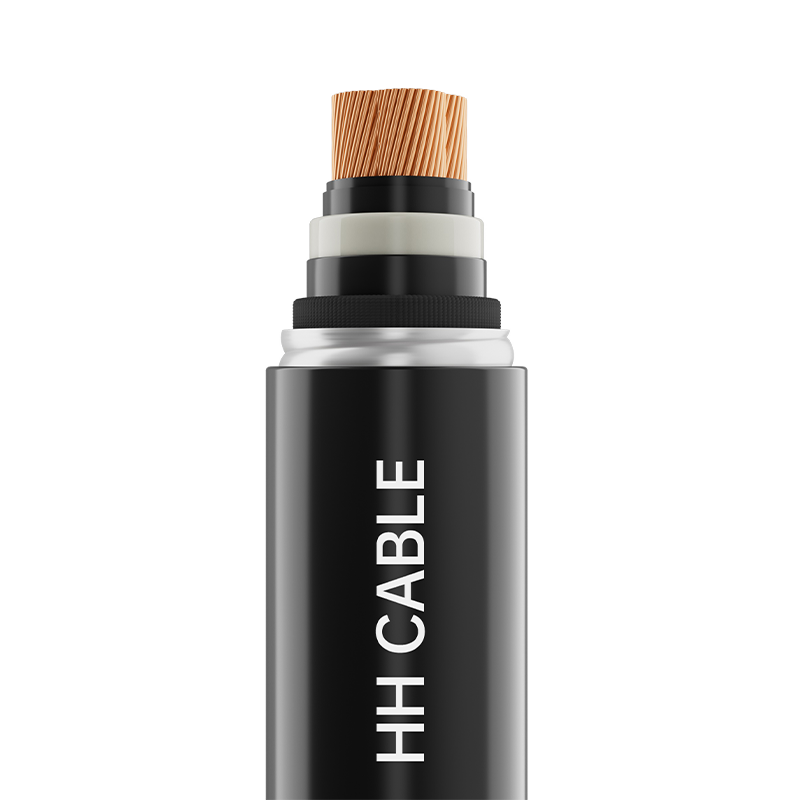

66-110kV架橋ポリエチレン絶縁電力ケーブル

製品名: 66-110kV 架橋ポリエチレン絶縁電力ケーブル

1-実施基準

GB/T11017.2-2024

2製品モデル

YJLW02、YJLW03、YJLW02-Z、YJLW03-Zなど

3-電圧レベル

38/66kV、50/66kV、64/110kV

4-製品仕様

240mm 2 ～2000mm 2

5- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

丸く圧縮された導体または分割された導体（銅またはアルミニウム）

指揮者 shielding

半導電性テトロンラッピングテープ 超平滑架橋半導電性素材

絶縁

超クリーンな架橋ポリエチレン断熱材

絶縁 shielding

超平滑な架橋半導体材料

バッファ層

半導電性緩衝テープまたは半導電性緩衝止水テープ

金属スリーブまたは金属シールド

波形アルミニウムスリーブまたは滑らかなアルミニウムスリーブまたは銅線の疎巻。また、必要に応じて温度監視用光ファイバーを追加可能

防食層

アスファルトまたはホットメルト接着剤またはアスファルト塗料

非金属製アウターシース

絶縁 grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

外側シース導電層

グラファイトコーティングまたは押出半導電性材料

6-シースカラー

黒または赤または顧客の要求に従って

7-特別な性能要件

難燃性 A/B/C グレード、低発煙、ハロゲンフリー、防蟻、防ネズミ、耐紫外線など。

8- ケーブルの適用特性

8.1 通常動作中のケーブル導体に許容される最大長期定格温度は 90°C です。

8.2 短絡中 (継続時間が 5 秒を超えない)、ケーブル導体の最大許容温度は 250°C です。

8.3 ケーブルの取り付け温度は 0 ℃ 未満であってはなりません

8.4 ケーブル取り付けの最小曲げ半径:

設置時のケーブルの最小曲げ半径: ケーブル外径の 20 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の15倍以上。

8.5 ケーブルは、都市配電網や産業用電源などの送配電システムで広く使用されています。これらは、固定設置、屋外および屋内設置、直接埋設、ケーブル ダクト、ケーブル トレンチ、およびトンネルに適しており、中程度の圧力に耐えることができます。モデルに応じて、ケーブルは半径方向の耐水性、または半径方向と縦方向の両方の耐水性を提供します
