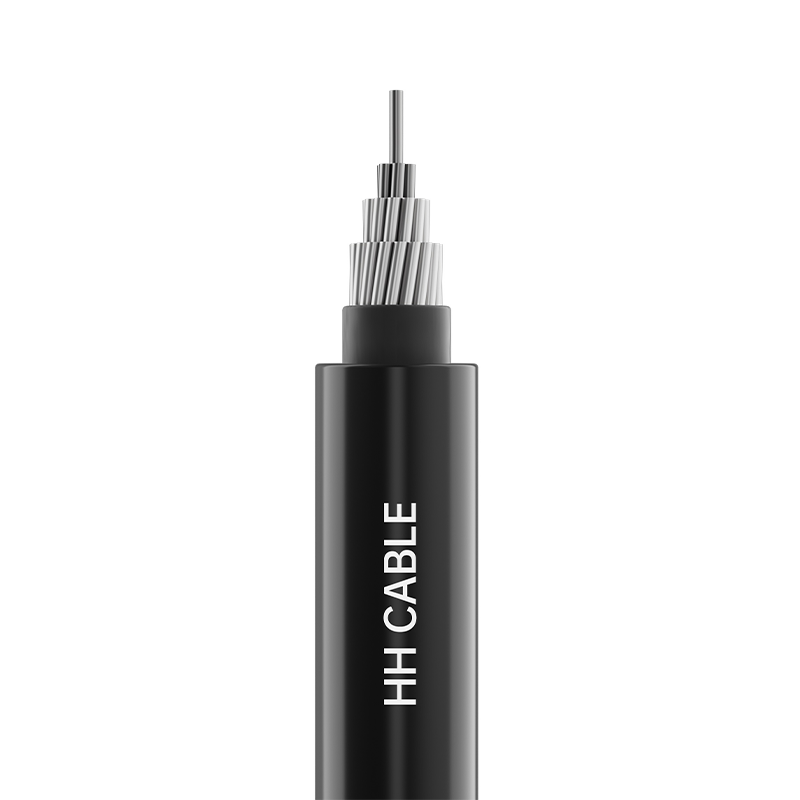

20kV以下 鋼心強化アルミコア（アルミニウム合金コア）架空絶縁ケーブル

製品名：20kV以下鋼心強化アルミ心（アルミニウム合金心）架空絶縁ケーブル

1-実施基準

Q/320282DJD002-2021、Q/320282DJD007-2025

2製品モデル

JKLGV、JKLGY、JKLGYJ、JKLHGV、JKLHGY、JKLHGYJ JKLGYJ/Q、JKLHGYJ/Qなど

3- 電圧レベル

1kV、10kV、20kV

4-製品仕様

コア数

仕様（アルミ/スチール）

1

10/2mm2 ～400/95mm2

5- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

丸型圧縮鋼芯強化（アルミニウムまたはアルミニウム合金）導体

導体シールド（ある場合）

架橋または非架橋の半導体材料

絶縁体

高密度ポリエチレンまたは架橋ポリエチレンの耐候性絶縁材

6-絶縁識別

絶縁体の色の識別:

絶縁色は黒または顧客の要求に従ってください。

7-特別な性能要件

耐候性、耐紫外線性、引張強度など。

8- ケーブルの適用特性

8.1 通常動作時にケーブル導体に許容される最大長期定格温度:

一般ポリエチレン、ポリ塩化ビニル：70℃、高密度ポリエチレン:75℃;架橋ポリエチレン：90℃。

8.2 短絡時（継続時間 5 秒以内）のケーブル導体の最大許容温度は、通常のポリエチレン、ポリ塩化ビニル：130℃、高密度ポリエチレン絶縁体：150℃。架橋ポリエチレン絶縁体：250℃。

8.3 ケーブルの取り付け温度は -20℃ 未満であってはなりません

8.4 ケーブル取り付けの最小曲げ半径:

ケーブル外径の20倍以上。

8.5 最大 20kV の鋼鉄強化アルミニウム (アルミニウム合金) 架空絶縁ケーブルは、地方の送電網の建設やアップグレード、特に山岳地帯の長スパンの電力供給システムで広く使用されています。純アルミ導体に比べて破断強度が高く、たわみ特性が優れているため、鉄塔の負荷を変えずに送電容量を増やすことができます。山間部や河川の特性に応じて鉄塔の数を減らして大スパン電力供給を実現します。
