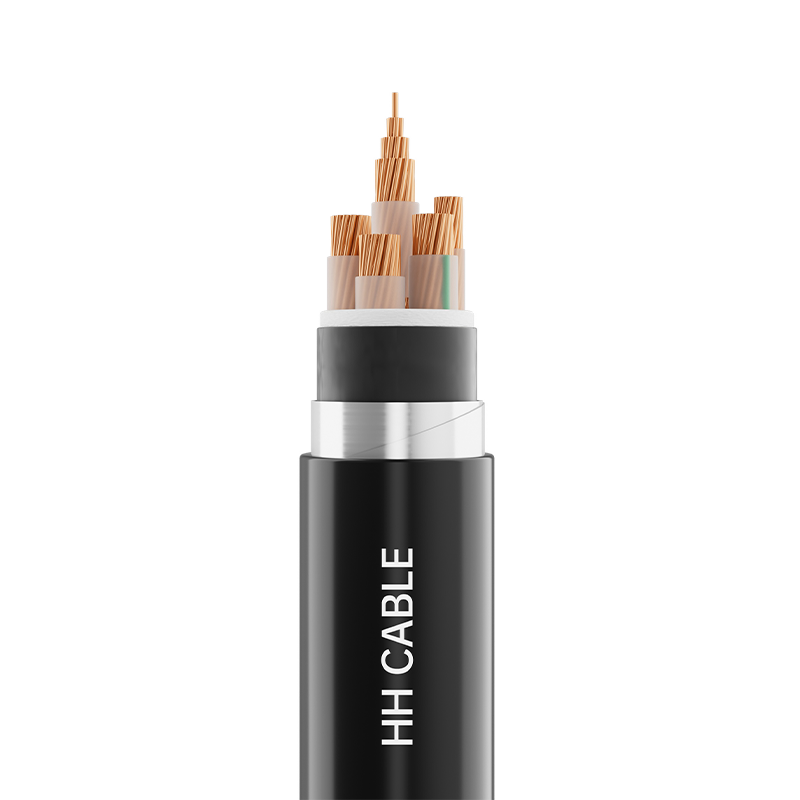

1.8～3kV以下架橋ポリエチレン絶縁電力ケーブル
ホーム / 製品 / 電力網の送電および変電ケーブル / 1.8～3kV以下架橋ポリエチレン絶縁電力ケーブル
  • 1.8～3kV以下架橋ポリエチレン絶縁電力ケーブル
  • 1.8～3kV以下架橋ポリエチレン絶縁電力ケーブル
無錫恒輝ケーブル有限公司

1.8～3kV以下架橋ポリエチレン絶縁電力ケーブル

お問い合わせ
プレV：1.8-3kV以下PVC絶縁電力ケーブル 次へ：次の記事はありません
  • 製品詳細
  • よくある質問

製品名：1.8/3kV以下架橋ポリエチレン絶縁電力ケーブル

1-実施基準

GB/T2706.1-2020

2製品モデル

YJV、YJLV、YJLHV、YJV22、YJV32、YJY23、YJV62、YJV72など

3- 電圧レベル

1.8/3kV、0.6/1kV

4-製品仕様

コア数

仕様

銅導体

アルミニウムまたはアルミニウム合金導体

1-5

1.5mm2 ～630mm2

1.5mm2 ～630mm2

3 1、3 2、4 1

2.5mm2 ～630mm2

6mm2 ～630mm2

5- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

丸型圧縮または非圧縮 (銅またはアルミニウムまたはアルミニウム合金) 導体、銅導体 - クラス 1、クラス 2、クラス 5。アルミニウム導体 - クラス 1、クラス 2

耐火層(ある場合)

マイカテープ

絶縁

架橋ポリエチレン絶縁材

詰め物（あれば）

非吸湿性ポリプロピレン網状フィラーロープ

ケーブル巻き付けテープ（ある場合）

不織布テープまたはポリプロピレンテープ

金属シールド（ある場合）

銅テープ巻きまたは銅線巻き

インナーシース（ある場合）

ポリプロピレンエンボステープまたは（ポリ塩化ビニルまたはポリエチレンまたはハロゲンフリー低煙難燃剤）シース材

隔離スリーブ (ある場合)

PVC、ポリエチレン、またはハロゲンフリーの低煙難燃性シース素材

鎧（あれば）

ステンレス鋼帯またはアルミニウム帯またはアルミニウム合金帯または亜鉛メッキ鋼帯またはステンレス鋼線またはアルミニウム線またはアルミニウム合金線または亜鉛メッキ鋼線

アウターシース

PVC、ポリエチレン、またはハロゲンフリーの低煙難燃性シース素材

6 線コアの識別

6.1 絶縁体の色またはカラーバンドの識別:

1芯ケーブル: 自然絶縁色または顧客の要件に応じて

2芯ケーブル：赤、青。 3芯ケーブル：黄、緑、赤。

4芯ケーブル：黄、緑、赤、青。

5芯ケーブル：黄、緑、赤、青、黄緑の二色または黒、または顧客の要件に応じて;

3 1 コアケーブル: 黄、緑、赤、青;

3 2 コアケーブル: 黄、緑、赤、青、黄緑の二色または黒、または顧客の要件に従って。

4 1 コア ケーブル: 黄、緑、赤、青、黄緑の 2 色または黒、または顧客の要件に応じて。

注1：主線芯には黄、緑、赤、中性線芯には青を使用します。

6.2 多芯ケーブル絶縁デジタル識別:

2芯ケーブル：0、1、 3芯ケーブル:1、2、3; 4芯ケーブル:0、1、2、3;

4芯ケーブル:0、1、2、3、4;

注 2 : 番号は白色、または顧客の要件に応じたものでなければなりません。1、2、3 は主コア、0 は中性コア、5 芯ケーブルの場合、番号 4 は特殊用途の導体 (接地導体を含む) を指します。

7-シースカラー

黒または顧客の要求に従って

8-特別なパフォーマンス要件

難燃性 A/B/C グレード、耐火性、低発煙、ハロゲンフリー、防蟻、防ネズミ、耐紫外線、耐油など。

9- ケーブルの適用特性

9.1 通常動作中のケーブル導体に許容される最大長期定格温度は 90°C です。

9.2 短絡中 (継続時間が 5 秒を超えない)、ケーブル導体の最大許容温度は 250°C です。

9.3 ケーブルの取り付け温度は 0 ℃ 未満であってはなりません

9.4 ケーブル取り付け時の最小曲げ半径

9.4.1 単芯非外装ケーブル:

設置時のケーブルの最小曲げ半径は、ケーブルの外径の 20 倍以上である必要があります。

設置後のケーブルの最小曲げ半径は、ケーブルの外径の 15 倍以上である必要があります。

9.4.2 単芯外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 15 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の12倍以上。

9.4.3 多芯非外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 15 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の12倍以上。

9.4.4 多芯外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 12 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の10倍以上。

9.5 ケーブルは、0.6/1kV および 1.8/3kV 配電システムで広く使用されています。このケーブルは、屋内と屋外の両方での固定設置、またはパイプライン、ケーブル トレイ、導管、ケーブル トレンチに直接埋設するのに適しています。金属テープで外装されたケーブルは、機械的な力には耐えられますが、大きな張力には耐えられません。金属線で外装されたケーブルは、機械的な力やかなりの張力に耐えることができます。外装されていないケーブルは張力や圧縮に耐えることができません。

注目の製品
包括的なケーブル ソリューション
ケーブル製品の選び方
ワイヤーとケーブルについては、長年の経験を持つ Henghui をお選びください。
見積もりを取得する
メッセージのフィードバック
私たちについて

無錫恒輝ケーブル有限公司

研究に特化したメーカーです。

電線・ケーブルの開発・製造・販売

同社は主に、高電圧と低電圧を含む最大 110kV 以下の電力ケーブルを製造しています。 クロスリンクケーブル、プラスチック絶縁電力ケーブル、制御ケーブル、絶縁架空ケーブル、鉱山 ケーブル、コンピュータケーブル、アルミニウム合金ケーブル、その他の特殊なタイプのケーブル。

長年にわたり、Henghui Cable はお客様から高い評価を得てきました。 信頼性の高い製品、競争力のある価格、そしてお客様のニーズを満たす包括的なサービスを提供します。 ユーザー。新規のお客様も既存のお客様も、私たちと協力してくださることを心から歓迎します。

  • 0m2

    工場エリア

  • 0+

    技術者

  • 0+

    専門的な機器

続きを読む
無錫恒輝ケーブル有限公司
無錫恒輝ケーブル株式会社
名誉の証明書
  • 品質マネジメントシステム証明書
  • 品質マネジメントシステム証明書
  • 環境マネジメントシステム認証
  • 環境マネジメントシステム認証
  • 労働安全衛生マネジメントシステム認証
  • 労働安全衛生マネジメントシステム認証
ニュースとは
業界の洞察と最新情報
すべてのニュースを見る

1.8～3kV以下の架橋ポリエチレン絶縁電力ケーブルの熱特性

1.8～3kV以下の架橋ポリエチレン絶縁電力ケーブル (XLPE) は、熱的および電気的性能を強化するように設計されています。架橋プロセスにより耐熱性が向上し、これらのケーブルは最大 90 °C までの連続動作が可能になり、短期耐性は 250 °C に達します。そのため、要求の厳しい産業、商業、住宅用途に適しています。私は、当社のすべての 1.8 ～ 3kV 以下の架橋ポリエチレン絶縁電力ケーブルが厳格な熱的および機械的基準を満たしていることを保証し、数十年にわたって信頼性の高いサービスを提供します。

耐火性と安全性の機能

耐火ケーブル 現代の電気設備では、火災発生時に回路の完全性を維持するために不可欠です。当社の1.8～3kV以下の架橋ポリエチレン絶縁電力ケーブルは、導電性を維持しながら炎に耐えるマイカテープや無機フィラーを使用した耐火ケーブルとして製造できます。主な利点は次のとおりです。

  • 非常用照明、警報器、重要な電力システムが確実に動作し続けるようにします。
  • 火災の延焼を最小限に抑え、極端な条件下でもシステムの信頼性を維持します。
  • 耐火性能はIEC60331などの国際規格に準拠。

当社の経験では、耐火ケーブルの機能を XLPE 絶縁体に統合することで、リスクの高い施設の安全性が大幅に向上します。

低煙ゼロハロゲンケーブルの利点

低煙ゼロハロゲン (LSZH) ケーブル 1.8 ～ 3 kV 以下の架橋ポリエチレン絶縁電力ケーブルのバリエーションは、密閉されたスペースや公共のスペースでは重要です。 LSZH 化合物は、有毒なハロゲンガスの排出を制限し、火災発生時の煙濃度を低減します。利点は次のとおりです。

  • トンネル、高層ビル、交通拠点での避難をより安全に。
  • 電子機器や精密機器への腐食性ガスによる損傷の防止。
  • 標準XLPEケーブルと同等の電気性能を維持します。

個人的には、人間の安全と機器の保護が最優先される設置環境には、LSZH バージョンをお勧めします。

XLPE 電源ケーブルの電気的性能

1.8 ～ 3 kV 以下の架橋ポリエチレン絶縁電力ケーブルは、優れた絶縁耐力を備え、最小限の漏れと安定した電圧性能を保証します。電気に関する重要な考慮事項は次のとおりです。

  • 高い絶縁抵抗と低い誘電損失により、エネルギーを効率よく伝送します。
  • 最適化された導体サイズと低静電容量により、ライン損失が低減されます。
  • 耐火ケーブルと LSZH オプションは電気的特性を損なうことはありません。

Henghui Cable では、1.8 ～ 3kV 以下の架橋ポリエチレン絶縁電力ケーブルをすべてテストして、火災安全性と最適なエネルギー効率の両方を保証します。

ケーブルタイプの比較概要

以下は、耐火性ケーブルや低煙ゼロハロゲン ケーブル タイプを含む、主要な 1.8 ～ 3kV 以下の架橋ポリエチレン絶縁電力ケーブルの比較です。

ケーブルの種類 絶縁 ファイアパフォーマンス 煙・毒性 アプリケーション
標準XLPEケーブル XLPE 防火規格なし 通常の煙 配電、産業および住宅
耐火ケーブル XLPEマイカ 火災下でも動作を維持 中程度の煙 緊急システム、産業プラント
低煙ゼロハロゲンケーブル XLPE LSZH コンパウンド 難燃性 低煙、無毒 トンネル、高層ビル、狭い空間

インストールに関する考慮事項

適切に設置すると、1.8 ～ 3kV 以下の架橋ポリエチレン絶縁電力ケーブルの性能と安全性が最大化されます。ガイドラインには次のものが含まれます。

  • 絶縁体の損傷を防ぐため、鋭い曲げや過度の引っ張り力を避けてください。
  • 放熱のための間隔と換気を確保してください。
  • 機械的完全性を維持するには、承認されたサポートを使用してください。
  • 特に耐火ケーブルおよび LSZH ケーブルのバリエーションについては、絶縁劣化や物理的損傷がないか定期的に検査してください。

私はすべてのお客様に、設置が安全基準を満たし、長期的な信頼性を維持できるように指導します。

結論

1.8 ～ 3kV 以下の架橋ポリエチレン絶縁電力ケーブル、耐火性ケーブル オプション、および低煙ゼロハロゲン ケーブル タイプは、電気的性能、熱安定性、および火災安全性の強化のバランスを提供します。それぞれの設置に適切なケーブル タイプを選択することで、安全、信頼性、効率的な配電が保証されます。 Henghui Cable では、重要なインフラストラクチャ プロジェクトを安心してサポートできるよう、製品が厳格な品質基準を満たしていることを保証します。
