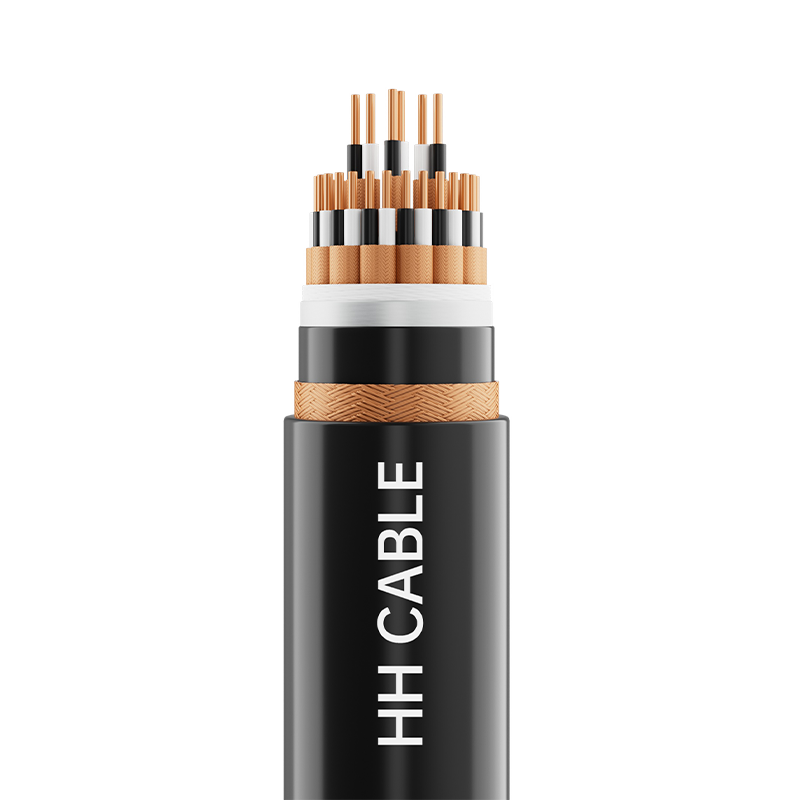

300-500V 高温および低温耐性コンピュータおよび計器ケーブル

製品名: 300-500V 高温および低温耐性コンピュータおよび機器ケーブル

1-実施基準

TICW 6-2009

2製品モデル

DJFPF、DJFP2F、DJFPFRP、DJGPGRP、DJFP2FP2、DJGPGR、GJFP3FP3など

3- 電圧レベル

300/500V

4-製品仕様

グリッド

モデル

導体公称断面積 mm2

ケーブルコンポーネントの構造

レーングループ

3行グループ

4線式グループ

シリコーンゴム絶縁体

0.5、0.75、1.0、1.5、2.5

1～50

1～24

1～10

フッ素樹脂絶縁体

0.5、0.75、1.0

1～19

1～10

—

1.5、2.5

1～10

1～10

—

5- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

クラス 1 単線銅導体、クラス 2 丸型撚線銅導体、またはクラス 5 軟銅導体

耐火層（ある場合）

マイカテープ

絶縁

シリコーンゴムまたはフッ素樹脂絶縁材

ツイストペア、グループ、またはスターツイストテープ (入手可能な場合)

ポリエステルテープまたは不織布

個別のシールド（ある場合）

銅線編組または（銅テープまたは銅プラスチックテープまたはアルミニウムプラスチックテープ）ラッピングまたはアルミニウムプラスチックテープラッピング銅線編組複合シールド

充填

非吸湿性ポリプロピレン網状フィラーロープ

ケーブルラッピングテープ

不織布またはポリエステルテープ

全体的なシールド (ある場合)

銅線編組または（銅テープまたは銅プラスチックテープまたはアルミニウムプラスチックテープ）ラッピングまたはアルミニウムプラスチックテープラッピング銅線編組複合シールド

アウターシース

シリコーンゴムまたはフッ素樹脂シース材質

6 線コアの識別

ケーブルのコンポーネントは絶縁体の色によって識別され、ペア (グループ) 内の素線を区別するために異なる色が使用されます。ワイヤ グループを区別および識別するために、または顧客の要件に応じて、さまざまなカラー スペクトル、カラー バンド、または番号を使用できます。

7-シースカラー

黒または顧客の要求に従って

8-特別なパフォーマンス要件

難燃性A/B/Cグレード、耐高温・耐低温性など

9- ケーブルの適用特性

9.1 通常動作時にケーブル導体に許容される最大長期定格温度:

シリコーンゴム絶縁体: 180℃; Fluoroplastic insulation: 200℃.

9.2 ケーブルの取り付け温度は -20℃ 以上にしてください。

9.3 ケーブル取り付けの最小曲げ半径:

非外装ケーブルまたは銅線編組シールドフレキシブルケーブルの場合: 曲げ半径はケーブルの外径の 6 倍以上でなければなりません。

銅テープ、銅プラスチックテープ、またはアルミニウムプラスチックテープシールドが施されたケーブル:

曲げ半径はケーブルの外径の 12 倍以上でなければなりません。

9.4 このケーブルは、定格電圧 300/500V の高温または低温環境で動作する産業用オートメーション計装および制御システム (ICS)、分散制御システム (DCS)、およびプログラマブル ロジック コントローラー (PLC) で広く使用されています。電子コンピュータ、産業用オートメーション機器、センサー、アクチュエーター間の接続線として、検出、制御、警報、インターロックなどのアナログおよびデジタル信号システムの自動制御を可能にし、生産装置のプロセス変数の検出、制御、インターロック、警報などのアナログおよびデジタル信号を伝送します。磁界障害、静電気障害、虫害、鳥害に対して優れた耐性を示します。屋内または屋外、直接埋め込み、またはケーブル導管や溝に設置できます。
