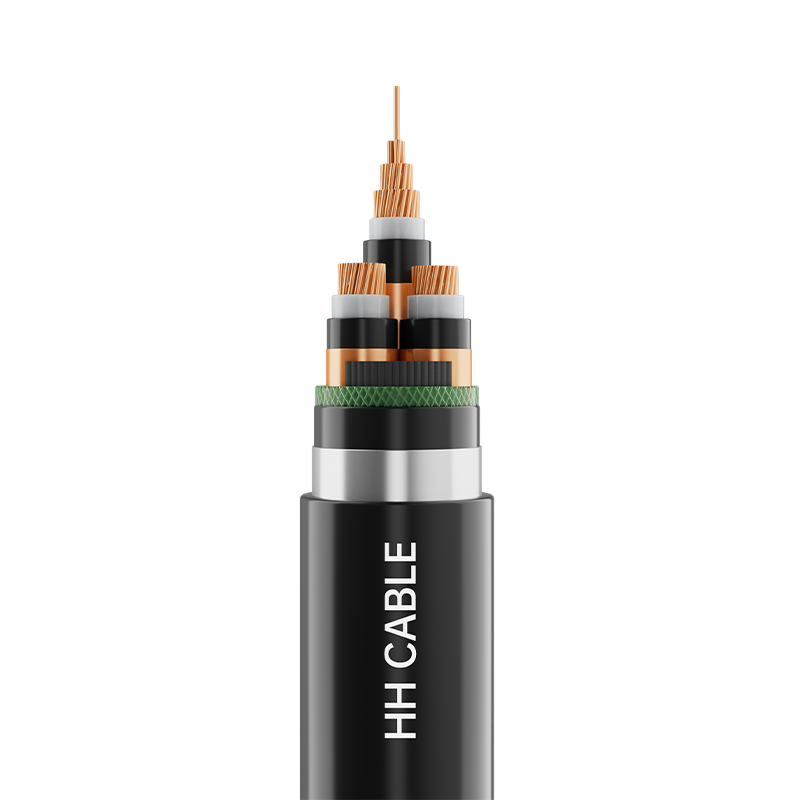

6-35kV架橋ポリエチレン絶縁電力ケーブル

製品名: 6-35kV 架橋ポリエチレン絶縁電力ケーブル

1-実施基準

GB/T2706.2～3-2020

2製品モデル

YJV、YJY、YJV22、YJV32、YJY23、YJY33、YJV62、YJV72など

3- 電圧仕様

電圧レベル

コア数

仕様

銅導体

アルミニウムまたはアルミニウム合金導体

3.6/6kV

6/6 (10) kV

8.7/10(15)kV

12/20kV

3

25mm2 ～630mm2

25mm2 ～630mm2

1

25mm2 ～800mm2

25mm2 ～800mm2

18/20（30）kV

3

35mm2 ～630mm2

35mm2 ～630mm2

1

35mm2 ～800mm2

35mm2 ～800mm2

21/35kV

26/35kV

3

50mm2 ～630mm2

50mm2 ～630mm2

1

50mm2 ～800mm2

50mm2 ～800mm2

4- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

丸く圧縮された（銅またはアルミニウムまたはアルミニウム合金）導体

指揮者 shielding

架橋半導体材料

絶縁

架橋ポリエチレン絶縁材

絶縁 shielding

架橋半導体材料

金属シールド

銅テープラッピングまたは銅線疎巻き;また、必要に応じて温度監視用光ファイバーを追加可能

詰め物（あれば）

非吸湿性ポリプロピレンの扇形フィルストリップまたは

非吸湿性ポリプロピレン網状フィラーロープ

ケーブル巻き付けテープ（ある場合）

不織布テープまたはポリプロピレンテープ

隔離スリーブ (ある場合)

PVC、ポリエチレン、またはハロゲンフリーの低煙難燃性シース素材

鎧（あれば）

ステンレス鋼帯またはアルミニウム帯またはアルミニウム合金帯または亜鉛メッキ鋼帯またはステンレス鋼線またはアルミニウム線またはアルミニウム合金線または亜鉛メッキ鋼線

アウターシース

PVC、ポリエチレン、またはハロゲンフリーの低煙難燃性シース素材

5 線心識別

単芯ケーブル: 絶縁体の自然な色による - オリジナルの色

3 芯ケーブル: 黄色、緑、赤のリボン識別または印刷された 1、2、3 の白い数字識別、または顧客の要件に応じて

6-シースカラー

黒または顧客の要求に従って

7-特別な性能要件

難燃性 A/B/C グレード、低発煙、ハロゲンフリー、防蟻、防ネズミ、耐紫外線、耐水など。

8- ケーブルの適用特性

8.1 通常動作中のケーブル導体に許容される最大長期定格温度は 90°C です。

8.2 短絡中 (継続時間が 5 秒を超えない)、ケーブル導体の最大許容温度は 250°C です。

8.3 ケーブルの取り付け温度は 0 ℃ 未満であってはなりません

8.4 ケーブル取り付け時の最小曲げ半径

8.4.1 単芯非外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 20 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の15倍以上。

8.4.2 単芯外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 15 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の12倍以上。

8.4.3 3 芯非外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 15 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の12倍以上。

8.4.3 3 芯外装ケーブル:

設置時のケーブルの最小曲げ半径: ケーブル外径の 12 倍以上。

設置後のケーブルの最小曲げ半径：ケーブル外径の10倍以上。

8.5 ケーブルは、都市配電ネットワークや産業用電源などの送配電システムで広く使用されています。このケーブルは屋内と屋外の両方での固定設置に適しており、パイプライン、ケーブル トレイ、導管、ケーブル トレンチに直接埋め込むことができます。金属テープで外装されたケーブルは機械的な力には耐えられますが、大きな張力には耐えられません。ワイヤ外装ケーブルは機械的な力やかなりの張力に耐えることができます。外装されていないケーブルは張力や圧縮に耐えることができません。
