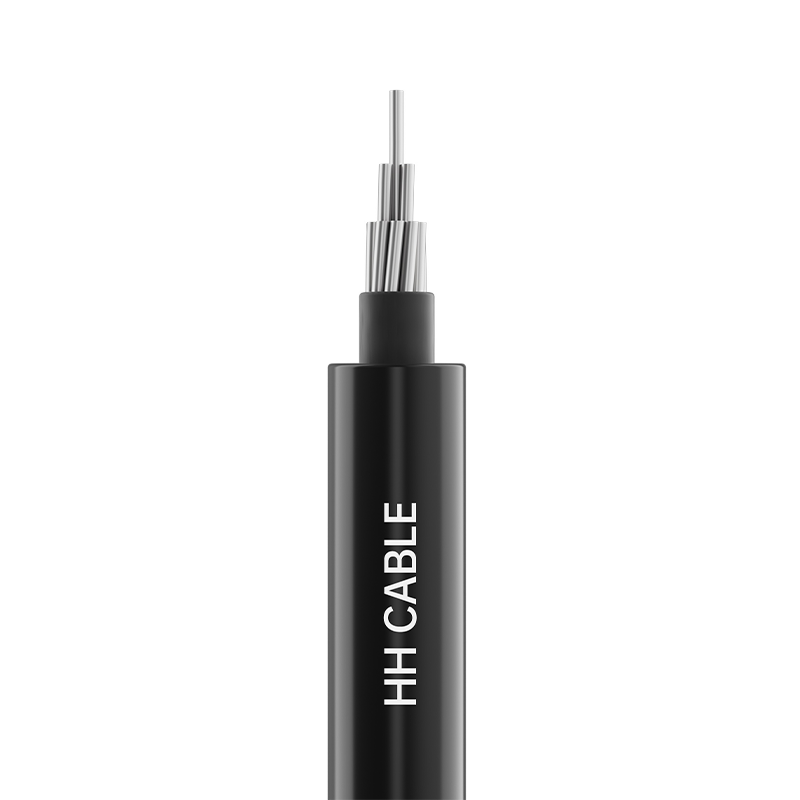

10kV架空絶縁ケーブル

製品名: 10kV 架空絶縁ケーブル

1-実施基準

GB/T14049-2008

2製品モデル

JKLY、JKLYJ、JKLYJ/Q、JKLYJ/B、JKLHY、JKLHYJ、JKYJ、JKTRYJなど

3- 電圧レベル

10kV

4-製品仕様

コア数

仕様

銅導体

アルミニウムまたはアルミニウム合金導体

1

10mm2 ～400mm2

10mm2 ～400mm2

3

25mm2 ～400mm2

25mm2 ～400mm2

3K (A) または 3K (B)

25mm2 ～400mm2

K 25mm 2 ～120mm 2

25mm2 ～400mm2

K 25mm 2 ～120mm 2

注1：Kは耐荷重撚り線です。工学的な技術要件に従って、表に指定されている断面を、対応する導体の断面に一致するように選択できます。

タワーのスパンが大きく、追加のベアリング ケーブルが必要な場合、そのようなベアリング ケーブルはケーブル構造には含まれません。

注2：(A)は鋼製耐荷重性より線、(B)はアルミニウム合金製耐荷重性より線を示します。

5- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

丸く圧縮された（銅またはアルミニウムまたはアルミニウム合金）導体

指揮者 shield (if any)

架橋または非架橋の半導体材料

絶縁

高密度ポリエチレンまたは架橋ポリエチレンの耐候性絶縁材

絶縁 shield (if any)

架橋された剥離可能な半導電性材料

6-絶縁識別

絶縁 coloring identification:

断熱材の色は黒またはナチュラルです。 3 芯ケーブル絶縁の相順序は、リッジによって識別されます。つまり、A 相には 1 つのリッジ、B 相には 2 つのリッジ、C 相には 3 つのリッジなど、または顧客の要件に応じて識別されます。中性コアは上記とは異なるマーキング方法でマーキングされます。

7-特別な性能要件

耐候性、耐紫外線性など。

8- ケーブルの適用特性

8.1 通常動作時にケーブル導体に許容される最大長期定格温度:

高密度ポリエチレン：75℃、架橋ポリエチレン：90℃。

8.2 短絡時（継続時間 5 秒以内）のケーブル導体の最大許容温度は次のとおりです。 高密度ポリエチレン絶縁体: 150°C。架橋ポリエチレン絶縁体：250℃。

8.3 ケーブルの取り付け温度は -20℃ 未満であってはなりません

8.4 ケーブル取り付けの最小曲げ半径:

単芯ケーブル：ケーブル外径の20倍以上。

多芯ケーブル：ケーブル外径の15倍以上。

8.510kV架空絶縁ケーブルは、都市および地方の送電網の建設やアップグレードに広く使用されており、従来の裸導体を置き換え、感電のリスクを軽減し、安全性を向上させ、都市美化のニーズを満たし、裸導体が景観に及ぼす影響を回避し、「目に見えない送電網」の効果を達成します。

8.5.1 軽量ケーブルや薄い絶縁ケーブルを頭上に設置する場合は、樹木から一定の距離を維持する必要があります。ケーブルの稼働中は、ケーブルと樹木との短時間の接触のみが許可されます。

8.5.2 自然絶縁ケーブルを頭上に設置する場合は、樹木から一定の距離を維持する必要があります。ケーブルの稼働中は、ケーブルと樹木との頻繁な接触が許容されます。

8.5.3 残りの 10kV 架空絶縁ケーブルは、架空の固定位置に設置するものとします。設置中は樹木から一定の距離を保つ必要があります。動作中にケーブルと樹木が頻繁に接触することは許容されます。さらに、軟銅心架空絶縁ケーブルを変圧器のダウンリードとして使用するものとします。
