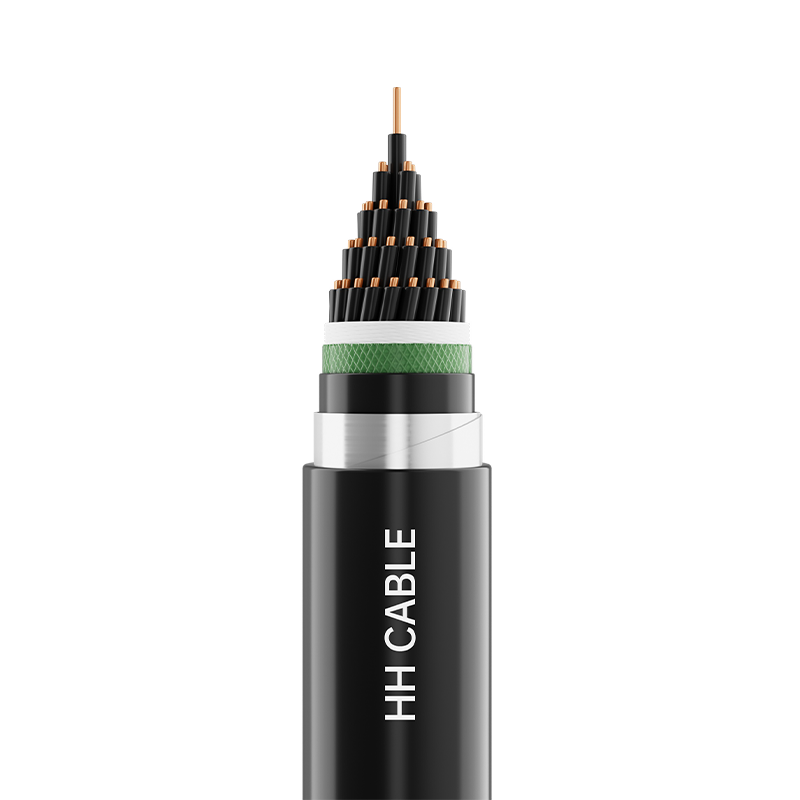

製品名: 450/750V PVC 絶縁制御ケーブル

1-実施基準

GB/T9330-2020

2製品モデル

KVV、KVVP、KVVP2、KVVP3、KVVP4、KVV22、KVV32、KVVP2-22、KVVR、KVVRPなど

3- 電圧レベル

450/750V

4-製品仕様

グリッド

モデルa

導体公称断面積 mm2

0.5

0.75

1.0

1.5

2.5

コア数

KVV、KVVPなどのシリーズ

—

2～61

2～19

2-10

KVVP2、KVVP3、KVVP4などのシリーズ

—

4～61

4～19

4-10

KVV22、KVVP2-22などのシリーズ

—

7～61

4～61

4～19

4-10

K VV32他シリーズ

—

19～61

7～61

4～19

4-10

KVVR他シリーズ

2～61

—

KVVRP他シリーズ

2～61

2～48

—

注1. 難燃ケーブル、耐火ケーブルおよびそれらを組み合わせたケーブルの仕様範囲は上記対応機種と同様です。

2. 推奨されるコア数シリーズは、2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61 コアです。

5- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

クラス 1 単線銅導体、クラス 2 丸型撚線銅導体、またはクラス 5 軟銅導体

耐火層（ある場合）

マイカテープ

絶縁

PVC断熱材

充填

非吸湿性ポリプロピレンメッシュフィルロープ

ケーブルラッピングテープ

不織布またはポリエステルテープ

金属シールド

銅線編組または（銅テープまたは銅プラスチックテープまたはアルミニウムプラスチックテープ）ラッピング

インナーシース（ある場合）

ポリプロピレンエンボステープまたは（ポリ塩化ビニルまたはポリエチレン）シース材

隔離スリーブ (ある場合)

PVCまたはポリエチレンのシース材質

鎧（あれば）

亜鉛メッキ鋼帯または亜鉛メッキ鋼線

アウターシース

PVCまたはポリエチレンのシース材質

6 線コアの識別

6.1 絶縁体の色の識別:

6.1.1 絶縁電線コアの識別に色付き絶縁体が使用される場合、各絶縁電線コアは、緑/黄色の組み合わせ色を除き、1 色のみを使用できます。

6.1.2 多心ケーブルの絶縁芯の色は、組み合わせ色ではない緑と黄色にすることはできません。

6.1.2 緑/黄色の絶縁電線芯の場合、一方の色は絶縁電線芯の表面の少なくとも 30%、最大 70% を覆い、もう一方の色は残りを覆い、全体で一貫していなければなりません。

6.1.4 5 芯以下のケーブルの絶縁体着色に推奨される色スペクトルは次のとおりです。

2 コア: 優先カラースペクトルなし。 3 コア: 緑/黄、青、茶色または青、黒、茶色。

4 コア: 緑/黄、青、黒、茶色または青、黒、茶色、灰色またはオレンジ;

5 コア: 緑/黄、青、黒、茶色、灰色、オレンジ、または青、黒、茶色、灰色、オレンジ、または他の色。

6.1.5 クロマトグラフィーに特別な要件がある場合、需要と供給の当事者は交渉し、顧客の要件に従って決定することができます。

6.2 絶縁デジタル識別:

6.2.1 7 芯以上のケーブルは番号で識別されます。絶縁体は同じ色で、緑/黄色の絶縁コア (ある場合) を除き、No. 1 の絶縁コア (白文字の黒の絶縁体を推奨) から始めて、内層から外層に番号順に自然な順序で配置する必要があります。

6.2.2 記号が単一の数字で構成されている場合は、数字の下に水平線を追加する必要があります。記号が 2 つの数字で構成されている場合は、それらを縦に配置し、後者の数字の下に横線を追加する必要があります。 2 つの隣接する数字グループ間の間隔 di は 50mm を超えてはなりません。デジタル識別標識の配置を次の図に示します。
