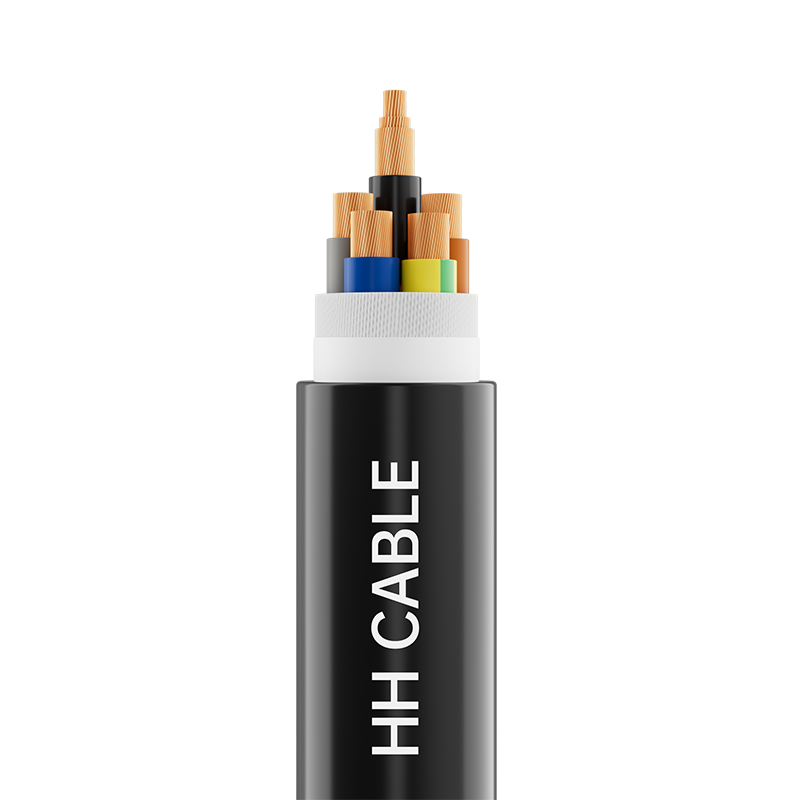

450-750V以下の固定配線用の環境に優しい電線およびケーブル

製品名：450～750V以下の固定配線用環境対応電線・ケーブル

1-実施基準

Q/320282DJD006-2021

2製品モデル

WDZ-BYJ、WDZ-BYJR、WDZ-RYJ、WDZ-RYJSP、WDZ-RYS、WDZ-RYJSなど

3- 電圧レベル

450/750V、300/500V、300/300V

4-仕様カテゴリー

電圧レベル

モデル

仕様

450/750V

WDZ-BYJ、WDZ-BYなど

1.5mm2 ～400mm2

WDZ-BYJR、WDZ-BYRなど

1.5mm2 ～240mm2

WDZ-RYJ、WDZ-RYなど

1.5mm2 ～240mm2

300/500V

WDZ-BYJ、WDZ-BYなど

0.5mm2 ～1.0mm2

WDZ-RY、WDZ-RYなど

0.5mm2 ～1.0mm2

300/500V

WDZ-BYJYJ、WDZ-BYJYなど

0.75mm2～10mm2

電圧レベル

モデル

コア数

仕様

300/500V

WDZ-RYJYJB、WDZ-RYYBなど

2

0.75mm2 ～1.0mm2

300/500V

WDZ-RYJYJ、WDZ-RYJYなど

2-5

0.75mm 2 ～2.5mm 2

300/300V

WDZ-RYJSP、WDZ-RYSPなど

2

0.5mm2 ～6mm2

300/300V

WDZ-RYJS、WDZ-RYSなど

2

0.5mm2 ～6mm2

5- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

クラス 1 単線銅導体、クラス 2 丸型撚線銅導体、またはクラス 5 軟銅導体

耐火層（ある場合）

マイカテープ

絶縁

架橋ポリエチレンまたはポリオレフィンまたは架橋ポリオレフィンの絶縁材

詰め物（あれば）

非吸湿性ポリプロピレンメッシュフィルロープ

ケーブル巻き付けテープ（ある場合）

低煙ゼロハロゲンテープまたはグラスファイバーテープまたはポリエステルテープ

金属シールド（ある場合）

銅線編組

外側シース（ある場合）

ポリオレフィンまたは架橋ポリオレフィンシース材料

6 線コアの識別

6.1 絶縁体の色の識別:

6.1.1 絶縁電線コアの識別に色付き絶縁体が使用される場合、各絶縁電線コアは、緑/黄色の組み合わせ色を除き、1 色のみを使用できます。

6.1.2 多心ケーブルの絶縁芯の色は、組み合わせ色ではない緑と黄色にすることはできません。

6.1.2 緑/黄色の絶縁電線芯の場合、一方の色は絶縁電線芯の表面の少なくとも 30%、最大 70% を覆い、もう一方の色は残りを覆い、全体で一貫していなければなりません。

6.1.4 5 芯以下のケーブルの絶縁体着色に推奨される色スペクトルは次のとおりです。

1 コアと 2 コア: 色のスペクトルは優先されません。

3 コア: 緑/黄、青、茶色または茶色、黒、灰色。

4 コア: 緑/黄、茶色、黒、灰色または青、茶色、黒、灰色。

5芯：緑/黄、青、茶、黒、グレーまたは青、茶、黒、グレー、黒。

6.1.5 クロマトグラフィーに特別な要件がある場合、需要と供給の当事者は交渉し、顧客の要件に従って決定することができます。

6.2 絶縁デジタル識別:

6.2.1 3 つ以上のコアを持つケーブルの絶縁コアも番号で識別される場合があります。絶縁体は同じ色で、緑/黄色の絶縁体コア (ある場合) を除き、絶縁体コア No. 1 から始めて内層から外層へ自然な順序で配置する必要があります (黒い絶縁体に白い番号を印刷することをお勧めします)。

6.2.2 記号が単一の数字で構成されている場合は、数字の下に水平線を追加する必要があります。記号が 2 つの数字で構成されている場合は、それらを縦に配置し、後者の数字の下に横線を追加する必要があります。 2 つの隣接する数字グループ間の間隔 di は 50mm を超えてはなりません。デジタル識別標識の配置を次の図に示します。

7-シースカラー

黒または顧客の要求に従って

8-特別なパフォーマンス要件

難燃性A/B/Cグレード、耐火性、耐シロアリ性、耐ネズミ類、耐紫外線性、耐低温性、耐鉱物油性など。

9- ケーブルの適用特性

9.1 通常動作時にケーブル導体に許容される最大長期定格温度は次のとおりです。 ポリオレフィン絶縁体: 70°C、架橋ポリエチレン絶縁または架橋ポリオレフィン絶縁：90℃。

9.2 短絡時（継続時間 5 秒以内）のケーブル導体の最大許容温度は次のとおりです。 ポリオレフィン: 160°C;架橋ポリエチレン絶縁または架橋ポリオレフィン絶縁：250℃。

9.3 ケーブルの取り付け温度は 0 ℃ 未満であってはなりません

9.4 ケーブル取り付けの最小曲げ半径:

外径25mm未満のケーブルの最小曲げ半径：ケーブル外径の4倍以上。

外径が 25 mm 以上のケーブルの最小曲げ半径: ケーブルの外径の 6 倍以上。

9.5 このシリーズは、最大電圧 450/750V の配線用の環境に優しい電線およびケーブルを指定します。鉄道交通、空港、高層ビル、ショッピングモール、病院など、安全性や環境要求の高い分野で、照明や屋内配線、電気製品、電気機器、計器・メーター、制御機器、電子機器、自動機器などに幅広く使用されています。設置方法には、固定配線、屋内または屋外の設置、電線管または同様の密閉システムへの埋め込みが含まれます。
