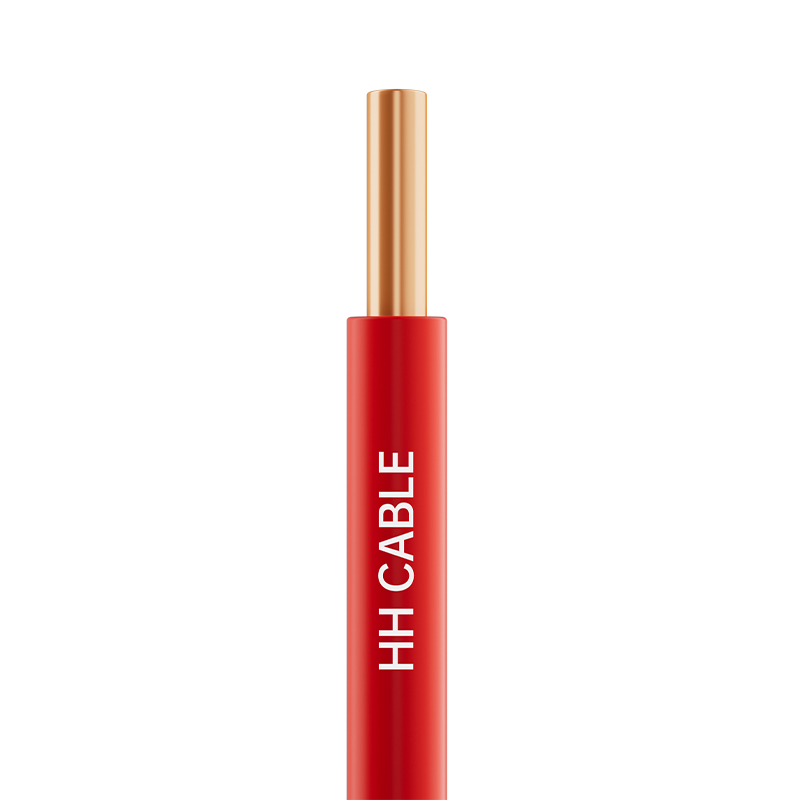

450-750V 以下の PVC 絶縁ケーブル、ワイヤおよびコード

製品名: 450-750V 以下の PVC 絶縁ケーブル、ワイヤー、コード

1-実施基準

GB/T5023-2008、JB/T8734-2016

2製品モデル

BV、BLV、BVV、BLVV、BVVB、BLVVB、BVR、RV、RVV、RVS など

3- 電圧レベル

450/750V、300/500V、300/300V

4-仕様カテゴリー

電圧レベル

モデル

仕様

450/750V

60227 IEC 01(BV)

1.5mm2 ～400mm2

BLV

2.5mm2 ～400mm2

60227 IEC 0 2 (RV)

1.5mm2～240mm2

BVR

2.5mm2～185mm2

300/500V

60227 IEC 05(BV)

0.5mm2～1.0mm2

BV

0.75mm2～1.0mm2

60227 IEC 06(RV)

0.5mm2～1.0mm2

300/500V

BVV

0.75mm2～185mm2

BLVV

2.5mm2～185mm2

電圧レベル

モデル

コア数

仕様

300/500V

BVVB

2-3

0.75mm 2 ～10mm 2

BLVVB

2-3

2.5mm2 ～10mm2

300/500V

60227 IEC 53 (RV V)

2-5

0.75mm 2 ～2.5mm 2

300/500V

RV V

2

1.5mm2 ～6mm2

3-5

4mm2 ～6mm2

6～37

0.5mm2 ～2.5mm2

300/300V

60227 IEC 52 (RV V)

2-3

0.5mm2 ～0.75mm2

300/300V

RVS

2

0.5mm2 ～4mm2

5- ケーブル構造の説明

ケーブル構造

材質の説明

指揮者

丸型圧縮または非圧縮 (銅またはアルミニウムまたはアルミニウム合金) 導体、銅導体 - クラス 1、クラス 2、クラス 5。アルミニウム導体 - クラス 1、クラス 2

耐火層（ある場合）

マイカテープ

絶縁

PVC断熱材

詰め物（あれば）

非吸湿性ポリプロピレン網状フィラーロープ

ケーブル巻き付けテープ（ある場合）

不織布またはポリエステルテープ

外側シース（ある場合）

PVCシースコンパウンド

6 線コアの識別

6.1 絶縁体の色の識別:

6.1.1 絶縁電線コアの識別に色付き絶縁体が使用される場合、各絶縁電線コアは、緑/黄色の組み合わせ色を除き、1 色のみを使用できます。

6.1.2 多心ケーブルの絶縁芯の色は、組み合わせ色ではない緑と黄色にすることはできません。

6.1.2 緑/黄色の絶縁電線芯の場合、一方の色は絶縁電線芯の表面の少なくとも 30%、最大 70% を覆い、もう一方の色は残りを覆い、全体で一貫していなければなりません。

6.1.4 5 芯以下のケーブルの絶縁体着色に推奨される色スペクトルは次のとおりです。

1 コアと 2 コア: 色のスペクトルは優先されません。

3 コア: 緑/黄、青、茶色または茶色、黒、灰色。

4 コア: 緑/黄、茶色、黒、灰色または青、茶色、黒、灰色。

5芯：緑/黄、青、茶、黒、グレーまたは青、茶、黒、グレー、黒。

6.1.5 クロマトグラフィーに特別な要件がある場合、需要と供給の当事者は交渉し、顧客の要件に従って決定することができます。

6.2 絶縁デジタル識別:

6.2.1 6 芯以上のケーブルは番号で識別されます。絶縁体は同じ色で、緑/黄色の絶縁コア (ある場合) を除き、No. 1 の絶縁コア (黒の絶縁体に白の文字が入ったものを推奨) から始めて、内層から外層に自然な順序で番号順に配置する必要があります。

6.2.2 記号が単一の数字で構成される場合、数字の下に水平線を追加する必要があります。記号が 2 つの数字で構成されている場合は、それらを縦に配置し、後者の数字の下に横線を追加する必要があります。 2 つの隣接する数字グループ間の間隔 di は 50mm を超えてはなりません。デジタル識別標識の配置を次の図に示します。

7-シースカラー

白、黒、または顧客の要求に応じて

8-特別なパフォーマンス要件

難燃性A/B/Cグレード、耐火性、耐シロアリ性、耐ネズミ類、耐紫外線性、耐低温性、耐鉱物油性など。

9- ケーブルの適用特性

9.1 通常動作中のケーブル導体に許容される最大長期定格温度は 70°C です。

9.2 短絡時（継続時間 5 秒以内）のケーブル導体の最大許容温度は 160℃です。

9.3 ケーブルの取り付け温度は 0 ℃ 未満であってはなりません

9.4 ケーブル取り付けの最小曲げ半径:

外径25mm未満のケーブルの最小曲げ半径：ケーブル外径の4倍以上。

外径が 25 mm 以上のケーブルの最小曲げ半径: ケーブルの外径の 6 倍以上。

9.5 このシリーズの PVC 絶縁ワイヤおよびケーブルの最大電圧定格は 450/750V で、住宅、商業、および産業環境の電気照明および内部配線、家庭用電化製品、電気機器、計装、制御機器、電子機器、自動装置などに広く使用されています。設置方法には、屋内または屋外の固定配線、または電線管または同様の閉鎖システムに埋め込むことが含まれます。
